SLP630(ESR)
典型應(yīng)用:
◆適合堿溶液及大部分有機(jī)酸和無(wú)機(jī)酸等，具有良好的耐腐蝕能力。
適用模具:
◆適合復(fù)雜、精密、高壽命的塑膠模具
◆適合對(duì)抗蝕性能有高要求的塑膠模具
◆適合對(duì)變形有高要求的塑膠模具
◆推薦使用硬度42~45HRC
性能特點(diǎn):
◆極強(qiáng)的抗蝕性能
◆時(shí)效硬化 免除淬火變形
◆優(yōu)良的綜合性能
◆可通過滲氮提高表面耐磨性能
◆滲氮后表面耐蝕性能會(huì)有所下降

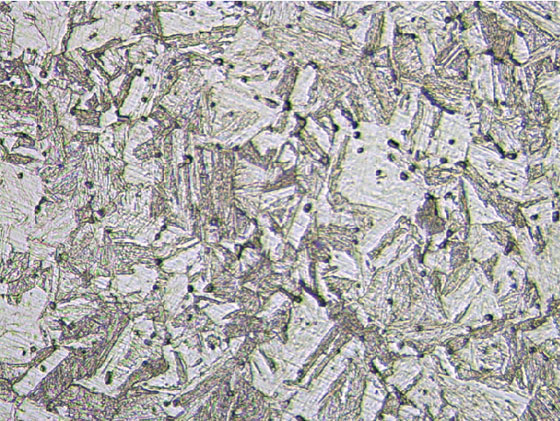

固溶態(tài)組織 500×

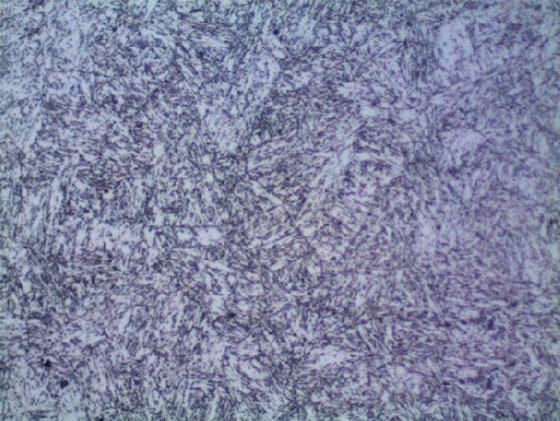

固溶時(shí)效態(tài)組織 500×
化學(xué)成分
| SLP630(ESR) |
交貨狀態(tài)(硬度) |
化學(xué)成分（%） |
| C |
Si |
Mn |
Cr |
Ni |
Cu |
| 退火態(tài)≤280HB |
≤0.07 |
≤1.0 |
≤1.0 |
17.0 |
4.0 |
4.0 |

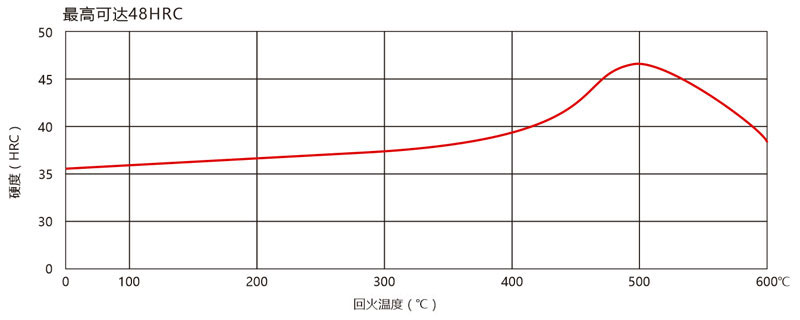

淬火回火硬度
機(jī)械性能
| |
硬度（HRC） |
| 32 |
42 |
| 拉伸強(qiáng)度（MPa） |
≥1000 |
≥1500 |
| 0.2%屈服強(qiáng)度（MPa） |
≥865 |
≥1180 |
| 斷面收縮率（%） |
≥70 |
≥38 |
| 沖擊值2uE20℃（J/cm2） |
≥150 |
≥80 |
線膨脹系數(shù)
| 線膨脹系數(shù)（10-6m / mk） |
| 20~100℃ |
20~200℃ |
20~300℃ |
20~400℃ |
| 10.2 |
10.8 |
11.0 |
11.2 |
導(dǎo)熱率
| 導(dǎo)熱率（W/m·k） |
| 20℃ |
100℃ |
200℃ |
300℃ |
400℃ |
| 23.5 |
23.6 |
24.1 |
24.9 |
25.3 |
比重
|
